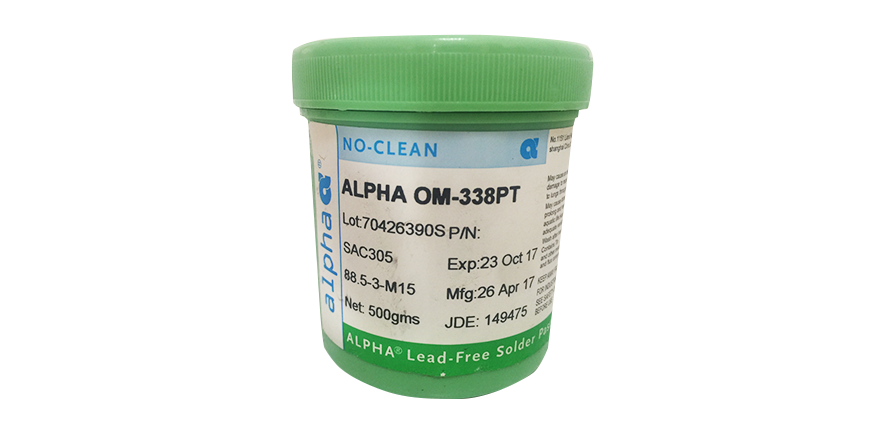

无铅锡膏 OM338PT

无铅锡膏 OM338PT
概述参数

概述

ALPHA OM338PT 是一款无铅、免清洗焊膏, 适合用于各种应用场合。 ALPHA OM-338PT 的宽工艺窗口的设计使得相关从有铅到无铅的转变的问题最少。 该焊膏提供了与有铅工艺相当的工艺性能。 ALPHA OM338PT 在不同设计的板上均表现出卓越的印刷能力, 尤其是要求超细间距(0.28mm2)印刷一致和需要高产出的应用。

出色的回流工艺窗口使得其可以很好的焊接CuOSP 板,与各种尺寸的印刷点均有良好的结合。同时还具有优秀的防不规则锡珠和防MCSB 锡珠性能。ALPHA OM338PT 焊点外观优秀,易于目检。另外, ALPHA OM338PT 还达到空洞性能IPC CLASS III 级水平和ROL0 IPC 等级 确保产品的长期可靠性

*虽然无铅合金的外观有异于铅锡合金, 但机械强度与铅锡或铅锡银合金相当甚至更高。

特点及优势

     • 最好的无铅回流焊接良率,对细至0.25mm(10mil) 并采用0.1mm(4mil)厚度网板的圆形焊点都可以得到完全的合金熔合。

• 优秀的印刷性对所有的板子设计均可提供稳定一致的印刷性能。

• 印刷速度最高可达200mm/sec (8inch /sec),印刷周期短,产量高。

• 宽回流温度曲线工艺窗口,对各种板子/元器件表面处理均有良好的可焊性。

• 回流焊接后极好的焊点和残留物外观

• 减少不规则锡珠数量, 减少返工和提高直通率。

• 符合IPC7095 空洞性能分级CLASS III 的标准

• 卓越的可靠性, 不含卤素。

• 兼容氮气或空气回流

物理特性

合金: SAC305 (96.5%Sn/3.0%Ag/0.5%Cu)

SAC387 (95.5%Sn/3.8%Ag/0.7%Cu)

SAC396 (95.5%Sn/3.9%Ag/0.6%Cu)

SAC405 (95.5%Sn/4.0%Ag/0.5%Cu)

锡粉尺寸: 3 号粉, (按照 IPC J-STD-00525-45 μm) 4 号粉, (按照 IPC J-STD-00520-38 μm) 按要求

应用

设计用于标准间距和超细间距丝网印刷应用,使用0.004 (0.1mm) 0.006 (0.15mm)的标准丝网厚度,印刷速度在25mm/sec (1/sec)200mm/sec (8/sec)之间。根据印刷速度的不同,刮刀压力设为 刮刀(0.9 -2Ibs/inch)0.16-0.34 kg/cm。印刷速度越快,刮刀压力越大。宽回流窗口提供了无铅工艺前所未有的高焊接产能,良好的外观以及最少的不良。

安全

ALPHA OM-338PT助焊剂系统不属于有毒类产品. 在一般的回流过程中会产生少量反应和分解气体,这些气体应从工作区域完全排出。 其他安全信息参考相关的MSDS

储存

Alpha OM-338PT应保存在0 to 10°C (32-50°F) 的冰箱中。Alpha OM-338PT 在开盖使用前要确保回到室温 (参见第二页的使用规则)。这样可防止水蒸汽在锡膏凝结。
